یونیت انژکتور ولوو یکی از پیشرفته ترین اجزای سیستم سوخت رسانی در موتورهای دیزلی سنگین و قطعات دیزلی این برند است که نقش مستقیم در عملکرد، قدرت، مصرف سوخت و میزان آلایندگی موتور دارد. این قطعه به عنوان یک فناوری ترکیبی، وظیفه پمپاژ و پاشش سوخت را به صورت همزمان انجام می دهد.
در موتورهای دیزلی سنگین مانند کامیون های ولوو سری FH، FM و موتورهای صنعتی D12 و D13، دقت تزریق سوخت اهمیت بسیار بالایی دارد. کوچک ترین خطا در پاشش سوخت می تواند باعث افت توان، افزایش مصرف و حتی آسیب جدی به موتور شود. به همین دلیل ولوو از سیستم یونیت انژکتور برای دستیابی به کنترل دقیق تر استفاده کرده است.
در این مقاله به صورت کاملا تخصصی بررسی می کنیم که یونیت انژکتور ولوو چگونه کار می کند، چه اجزایی دارد، چه تفاوتی با سیستم های جدیدتر مثل کامان ریل دارد و چرا هنوز در بسیاری از موتورهای دیزلی سنگین استفاده می شود.
سیستم یونیت انژکتور ولوو که در بسیاری از منابع با نام EUI یا PDE نیز شناخته می شود، یک ساختار ترکیبی از پمپ فشار بالا و انژکتور در یک واحد مستقل برای هر سیلندر است.
در این سیستم دیگر خبری از لوله های فشار قوی طولانی یا پمپ مرکزی جداگانه برای فشار بالا نیست. هر سیلندر یونیت انژکتور اختصاصی خود را دارد که مستقیما سوخت را فشرده و تزریق می کند.
عملکرد این سیستم یونیت انژکتور را می توان در چند مرحله دقیق بررسی کرد:
سوخت با فشار پایین از طریق پمپ اولیه وارد یونیت انژکتور می شود. این سوخت معمولا از فیلتر عبور کرده و وارد محفظه داخلی یونیت می شود.
میل بادامک موتور با حرکت خود، پیستون داخلی یونیت را به حرکت در می آورد. این حرکت باعث افزایش شدید فشار سوخت در محفظه می شود.
در این مرحله فشار می تواند به مقادیر بسیار بالا برسد که برای پاشش مناسب سوخت دیزل ضروری است.
واحد کنترل الکترونیکی موتور (ECU) با استفاده از سلونوئید یا شیر الکترونیکی، زمان دقیق پاشش سوخت را تعیین می کند.
این بخش یکی از مهم ترین نقاط کنترل در عملکرد یونیت انژکتور ولوو است.
در لحظه ای که ECU فرمان می دهد، مسیر خروجی باز شده و سوخت با فشار بسیار بالا از طریق نازل به داخل سیلندر تزریق می شود.
این تزریق به صورت پودر شده انجام می شود تا احتراق کامل و یکنواخت ایجاد شود.
برای درک بهتر عملکرد، باید اجزای داخلی این سیستم را دقیق بررسی کنیم:
بدنه اصلی از آلیاژهای مقاوم در برابر فشار و حرارت ساخته شده و تمام اجزا در داخل آن قرار دارند.
این قطعه وظیفه فشرده سازی سوخت را بر عهده دارد و توسط میل بادامک تحریک می شود.
پس از هر سیکل تزریق، پیستون را به حالت اولیه باز می گرداند.
سوخت را با الگوی مشخص و مهندسی شده به داخل سیلندر پاشش می کند.
این بخش الکترونیکی وظیفه دارد زمان بندی دقیق تزریق را مطابق دستور ECU کنترل کند.
برای کنترل مسیر ورود و خروج سوخت استفاده می شوند.
سیستم یونیت انژکتور ولوو به دلیل طراحی خاص خود مزایای مهمی دارد که آن را برای موتورهای سنگین بسیار مناسب کرده است.
یکی از مهم ترین مزایا تولید فشار بسیار بالا بدون نیاز به پمپ جداگانه است. این موضوع باعث احتراق بهتر سوخت می شود.
در این سیستم لوله های بلند فشار بالا حذف شده اند که باعث کاهش احتمال نشتی و خرابی می شود.
به دلیل تزریق دقیق تر، راندمان احتراق افزایش یافته و توان خروجی موتور بیشتر می شود.
ECU می تواند زمان بندی تزریق را با دقت میلی ثانیه کنترل کند.
این سیستم در کامیون ها و ماشین آلات سنگین که تحت فشار بالا کار می کنند بسیار قابل اعتماد است.
با وجود مزایا، این سیستم محدودیت هایی نیز دارد:
تعمیر یونیت انژکتور نیاز به دستگاه تست تخصصی دارد و هزینه آن نسبتا زیاد است.
وجود ذرات کوچک در سوخت می تواند باعث گیر کردن سوزن یا خرابی پیستون شود.
در برخی مدل ها، صدای عملکرد این سیستم بیشتر از سیستم های جدیدتر است.
سیستم های جدیدتر مانند کامان ریل کنترل بهتری روی چند مرحله تزریق دارند.
یکی از مهم ترین مقایسه ها در دنیای دیزل، تفاوت بین یونیت انژکتور و کامان ریل است.
در یونیت انژکتور، هر سیلندر واحد مستقل دارد اما در کامان ریل یک خط سوخت مشترک وجود دارد.
یونیت انژکتور معمولا فشار بالاتری تولید می کند، اما کامان ریل فشار را در یک ریل ذخیره می کند.
کامان ریل قابلیت چند مرحله تزریق دارد (پیش تزریق، اصلی، پس تزریق) اما یونیت انژکتور محدودتر است.
در برخی موارد تعمیر کامان ریل ساده تر و ارزان تر از یونیت انژکتور است.
خرابی این قطعه می تواند تاثیر مستقیم روی عملکرد موتور داشته باشد. مهم ترین علائم عبارتند از:
کاهش قدرت موتور
موتور توان اولیه خود را از دست می دهد.
افزایش مصرف سوخت
احتراق ناقص باعث افزایش مصرف می شود.
دود سیاه یا سفید
نشان دهنده احتراق ناقص یا نشتی سوخت است.
لرزش موتور در حالت درجا
عدم تعادل در تزریق سوخت باعث لرزش می شود.
روشن شدن چراغ چک
ECU خطای مربوط به سیستم سوخت رسانی را ثبت می کند.
برای بررسی سلامت این قطعه از روش های زیر استفاده می شود:
تست روی دستگاه دیاگ
با دستگاه های تخصصی ولوو می توان خطاهای ECU را بررسی کرد.
تست روی دستگاه انژکتور تستر
در این روش فشار، حجم پاشش و الگوی تزریق بررسی می شود.
بررسی مکانیکی
بازرسی سایش پیستون و نازل به صورت فیزیکی انجام می شود.
برای افزایش عمر این قطعه رعایت نکات زیر ضروری است:
استفاده از سوخت استاندارد
سوخت تمیز مهم ترین عامل افزایش عمر یونیت است.
تعویض به موقع فیلتر سوخت
فیلتر کثیف یکی از عوامل اصلی خرابی است.
سرویس دوره ای موتور
بررسی منظم سیستم سوخت رسانی توصیه می شود.
جلوگیری از رانندگی با سوخت کم
باعث ورود هوا و آسیب به سیستم می شود.
موتورهای سری D12 و D13 ولوو از جمله پرکاربردترین پیشرانه های دیزلی در کامیون های سنگین هستند که به طور گسترده از سیستم یونیت انژکتور ولوو استفاده کرده اند. این موتورها به دلیل قدرت بالا، دوام طولانی و عملکرد پایدار، در بازار جهانی و ایران بسیار محبوب هستند.
در موتور D12، سیستم یونیت انژکتور به صورت مکانیکی-الکترونیکی عمل می کند. یعنی فشار توسط میل بادامک تامین می شود و کنترل تزریق توسط ECU انجام می گیرد. این ترکیب باعث ایجاد تعادل بین قدرت و کنترل شده است.
در موتور D13، ولوو نسخه پیشرفته تری از یونیت انژکتور را به کار برده است که دارای دقت بالاتر در زمان بندی تزریق و بهینه سازی مصرف سوخت است. در این مدل ها، پارامترهایی مانند دمای موتور، بار موتور و دور موتور به صورت لحظه ای در تصمیم گیری ECU تاثیر دارند.
این موضوع باعث شده که یونیت انژکتور ولوو در موتورهای D13 عملکردی نزدیک به سیستم های مدرن تر مانند کامان ریل داشته باشد، در حالی که همچنان مزایای ساختاری خود را حفظ کرده است.
یکی از مهم ترین شاخص های عملکرد یونیت انژکتور ولوو، میزان فشار تزریق سوخت است. این فشار در بسیاری از مدل ها می تواند به بیش از 2000 بار برسد.
این عدد در مقایسه با بسیاری از سیستم های قدیمی تر بسیار بالاتر است و همین موضوع باعث می شود:
تحقیقات نشان می دهد که افزایش فشار تزریق می تواند تا 10 الی 15 درصد راندمان احتراق را بهبود دهد. این موضوع به طور مستقیم روی کاهش مصرف سوخت تاثیرگذار است.
از طرف دیگر، طراحی دقیق نازل در یونیت انژکتور ولوو باعث می شود الگوی پاشش به صورت یکنواخت در محفظه احتراق پخش شود که از ایجاد نقاط داغ و احتراق ناقص جلوگیری می کند.
در نسل های جدیدتر موتورهای ولوو، ECU نقش بسیار مهمی در کنترل یونیت انژکتور دارد. این واحد الکترونیکی با دریافت اطلاعات از سنسورهای مختلف، زمان و مقدار تزریق سوخت را تنظیم می کند.
برخی از مهم ترین سنسورها عبارتند از:
ECU با تحلیل این داده ها، بهترین زمان برای تزریق سوخت را تعیین می کند. این فرآیند در کسری از ثانیه انجام می شود و تاثیر زیادی بر عملکرد موتور دارد.
در سیستم یونیت انژکتور ولوو، برخی خطاها به صورت رایج مشاهده می شوند که شناخت آن ها برای تعمیرکاران بسیار مهم است.
این مشکل معمولا به دلیل خرابی سلونوئید یا اتصالات الکتریکی رخ می دهد.
ممکن است ناشی از سایش پیستون داخلی یا نشتی سوخت باشد.
در این حالت یکی از یونیت ها عملکرد متفاوتی دارد که باعث لرزش موتور می شود.
برخی کدهای خطای مرتبط شامل موارد زیر هستند:
تعمیر یونیت انژکتور ولوو یک فرآیند تخصصی است و نیاز به تجهیزات دقیق دارد. اما به صورت کلی مراحل آن به شرح زیر است:
مرحله 1: باز کردن یونیت
در این مرحله انژکتور از روی موتور باز شده و به صورت کامل دمونتاژ می شود.
مرحله 2: شستشو و تمیزکاری
تمام قطعات با دستگاه های اولتراسونیک تمیز می شوند تا هرگونه آلودگی حذف شود.
مرحله 3: بررسی سایش قطعات
قطعاتی مانند پیستون، سوزن و فنر بررسی شده و در صورت نیاز تعویض می شوند.
مرحله 4: مونتاژ مجدد
قطعات با دقت بالا مونتاژ شده و تنظیمات لازم انجام می شود.
مرحله 5: تست نهایی
انژکتور روی دستگاه تست قرار گرفته و عملکرد آن بررسی می شود.
قیمت یونیت انژکتور ولوو بسته به مدل موتور، سال ساخت و برند قطعه متفاوت است. در بازار ایران این قطعه معمولا در سه دسته عرضه می شود:
یونیت انژکتور اصلی (OEM)
گران ترین نوع است اما بالاترین کیفیت را دارد.
یونیت انژکتور استوک
قطعات کارکرده اما سالم که قیمت پایین تری دارند.
یونیت انژکتور طرح یا چینی
ارزان تر هستند اما کیفیت و طول عمر کمتری دارند.
به طور میانگین قیمت این قطعه می تواند از چند میلیون تا چند ده میلیون تومان متغیر باشد.
در مقایسه با برندهایی مانند اسکانیا، بنز و کاترپیلار، یونیت انژکتور ولوو ویژگی های خاص خود را دارد.
ولوو
تمرکز روی دوام و عملکرد پایدار در شرایط سخت.
اسکانیا
دقت بالا در تزریق و کنترل پیشرفته تر.
بنز
حرکت سریع تر به سمت سیستم کامان ریل.
کاترپیلار
استفاده در ماشین آلات سنگین با طراحی مقاوم.
برای خرید این قطعه باید به چند نکته توجه کرد:
حتما باید با کد موتور (مثل D12 یا D13) سازگار باشد.
قطعات تقلبی در بازار زیاد هستند و باید با دقت خرید کرد.
بهتر است قطعه دارای ضمانت و تست سلامت باشد.
این موضوع تاثیر زیادی در کیفیت قطعه دارد.
یونیت انژکتور ولوو یکی از مهم ترین تکنولوژی های سیستم سوخت رسانی در موتورهای دیزلی سنگین است که با ترکیب سیستم یونیت پمپ و انژکتور در یک واحد مستقل، دقت بالایی در تزریق سوخت ایجاد می کند.
این سیستم با وجود هزینه تعمیر بالا، همچنان به دلیل قدرت، دوام و عملکرد مناسب در شرایط سخت، در بسیاری از موتورهای ولوو مورد استفاده قرار می گیرد.
درک صحیح عملکرد این قطعه برای تعمیرکاران و فعالان حوزه ماشین آلات سنگین اهمیت بسیار بالایی دارد.
سیستمی است که پمپاژ و تزریق سوخت را در یک واحد انجام می دهد.
بله، اما نیاز به تجهیزات تخصصی و مهارت بالا دارد.
آلودگی سوخت و عدم تعویض فیلتر سوخت.
در یونیت هر سیلندر سیستم مستقل دارد ولی در کامان ریل یک سیستم مشترک استفاده می شود.
موجود در انبار

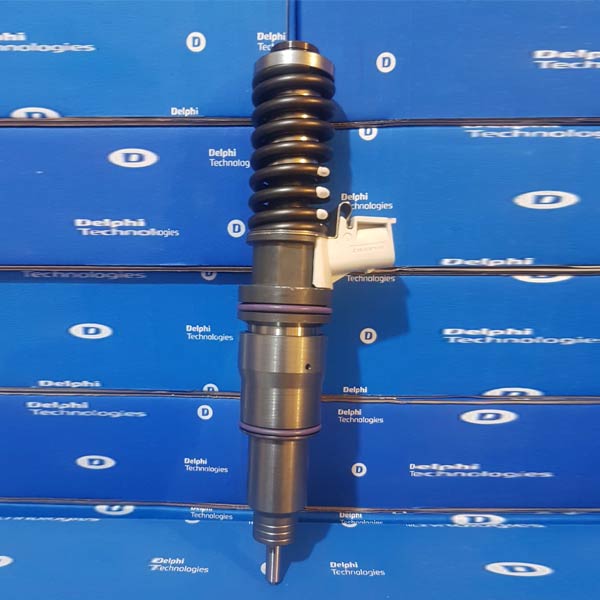

یونیت انژکتور ولوو (Volvo Unit Injector)
